La perspectiva Axonométrica puede ser Ortogonal y Oblicua.

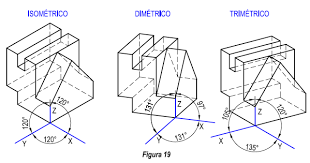

Dentro de la Perspectiva Axonométrica Ortogonal nos encontramos con:
- Perspectiva Isométrica:
- Perspectivo Dimétrica:
- Perspectiva trimétrica:
Dentro de la Perspectiva Axonométrica oblicua encontramos:
- Perspectiva Militar
- Perspectiva Caballera
Nos centraremos en las Perspectivas Ortogonales.
Perspectiva Isométrica, Una proyección isométrica es
un método gráfico de representación, más específicamente una axonométrica cilíndrica ortogonal. Constituye una representación visual
de un objeto tridimensional en dos dimensiones, en la que los tres ejes
ortogonales principales, al proyectarse, forman ángulos de 120º, y las
dimensiones paralelas a dichos ejes se miden en una misma escala.
Representación de los ángulos Representación de un objeto a partir de las vistas.
Perspectiva dimétrica, Los tres ejes principales (ortogonales) que se utilizan para el trazado del dibujo poseen dos ángulos con la misma amplitud y el tercero de amplitud diferente. Los ángulos más usuales para esta perspectiva son 105° y 150°.
La construcción de la
escala gráfica es similar al de la proyección isométrica, pero que hay que
trazar las escalas de los coeficientes de reducción de
los dos ejes horizontales.
Esta
perspectiva o proyección es usual para representar piezas más largas que anchas
y altas.
Perspectiva trimétrica. Los tres ejes principales (ortogonales) que se utilizan para el trazado del dibujo poseen tres ángulos de amplitud diferente.
Es una proyección axonométrica, para representar
volúmenes, en la cual el objeto tridimensional se encuentra inclinado con
respecto al «plano del cuadro» de forma que sus tres ejes principales
experimentan reducciones diferentes.
